01  |

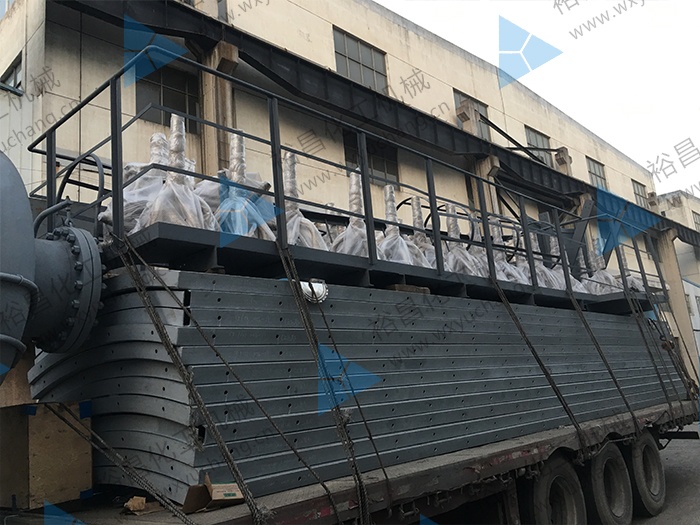

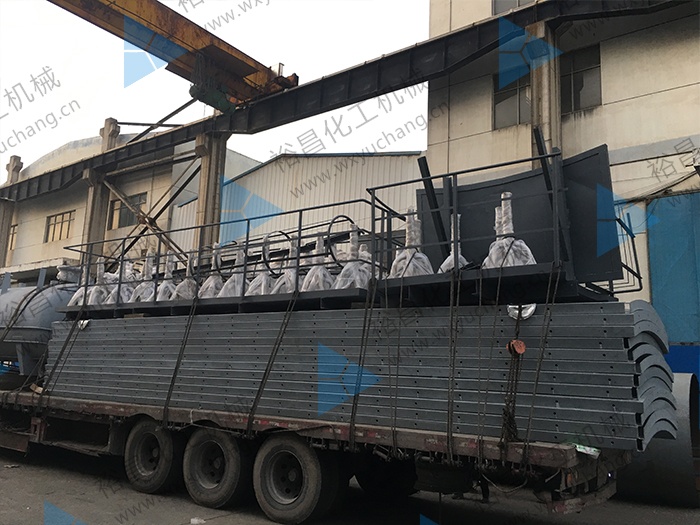

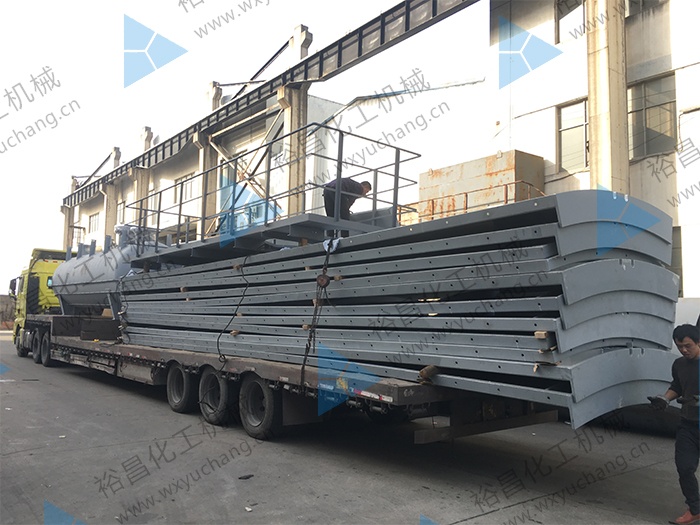

火炬系统设备装车

火炬系统设备装车,由无锡市裕昌化工机械有限公司按图纸生产制造。火炬系统是用来处理石油化工厂、炼油厂、化工厂及其其它工厂或装置无法回收和再加工的可燃和可燃有毒气体及蒸汽的特殊燃烧设施,是保证工厂安全生产、减少环境污染的一项重要措施。
联系咨询

火炬系统设备装车,由无锡市裕昌化工机械有限公司按图纸生产制造。
火炬系统是用来处理石油化工厂、炼油厂、化工厂及其其它工厂或装置无法回收和再加工的可燃和可燃有毒气体及蒸汽的特殊燃烧设施,是保证工厂安全生产、减少环境污染的一项重要措施。
火炬系统可分为高架火炬和地面火炬。
根据火炬系统的设计处理量、工厂所在地的地理条件以及环境保护要求等因素,决定采用何种形式的火炬。

干火炬、湿火炬
排放气按介质状态分为以下四种情况:
1) 热气体(t≥0℃,含水或不含水);
2) 冷气体(t<0℃);0 K; w) H1 c; m) `" H5 ]5 L) P
3) 冷气体和热气体都有,但不含水;( p+ {4 u9 |5 J. S \
4) 液体排放系统。
排放气介质四种状态的任何一种情况,设置一根总管。如果是上述几种情况的组合,则要分开设置干火炬系统和湿火炬系统。当两股物流相混可能产生固体或者发生危险的物理或化学变化时,两股物料要分开。如果由于两股物料混合使管道尺寸加大很多或使管道材质升级时,两股物料也要分开。一般排放的液体与排放的气体是分开的,对于带有液体的物流要设分离设施和单独的液相系统。

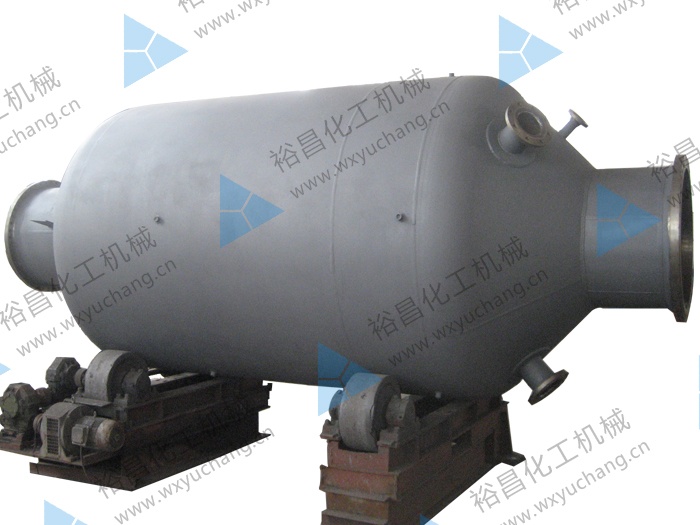

每根火炬排放气总管都应设分离罐,用以分离气体夹带的液滴或可能发生的两相流中的液相。为防止产生“火雨”,分离罐的分离能力为至少将≥400μm 的液滴分离下来,最好将≥150μm 的液滴也分离下来,尽量减少液滴夹带。分离罐选用直径一般为其长度的1/2~1/3,并为火炬总管尺寸的3~4.5 倍) r; V- t3 ]7 g/ x9 `% e+ ]4 V4 p9 J

火炬头
火炬头是整个火炬设施中最关键的设备,根据火炬有关技术要求,本火炬头为大气扩散燃烧式火炬头,。该火炬头采用了较高的排放流速及火焰稳定技术形成湍流燃烧火焰,火焰稳定、长度短、烟气少,能满足环保要求。
火炬头的上部材料采用耐高温材料310S来保证火炬头的高温强度和耐腐蚀性能,下部材料采用耐高温耐腐蚀性能较好的304。在火炬头出口处设有稳火环,确保在设计范围内不发生脱火。火炬头外侧装有消音罩,在火炬燃烧时可降低噪音,火炬头中心设有蒸汽喷管,在火炬燃烧时注入适量蒸汽达到了无烟燃烧及降温的作用.
分子封
分子密封器的主要功能是保证在排放气中断后阻止空气倒流入火炬筒体内,确保再次排放时不会发生回火或爆炸,分子封设有排液口,能及时排出雨水和可能产生的凝液,排出的雨水和凝液进入排水系统。分子密封器的氮气及拌热蒸汽由现场手动阀控制调节,分子封材料为16Mn.
火炬头由中心筒体、常明灯组成的音速火炬燃烧器,适用于石油、石化、化工、冶金企业排放压力较高的火炬排放系统。其特点在于,动密封置于中心筒体下部的筒内,中心梅花喷嘴置于中心筒体的顶部,悬臂自中心筒体引出数根,每个悬臂上部设置单筒燃烧器,单筒燃烧器上置有火焰稳定器,中心梅花喷嘴贴近用于点火的常明灯。优点是出口流速高、无烟燃烧效果好、处理燃烧气体量大、设备寿命长、调节比大、热辐射低、密封效果好。
