山西拜奥埃森纳新能源有限公司水封罐

山西拜奥埃森纳新能源有限公司水封罐发货,无锡市裕昌化工机械有限公司按图纸生产制造。火炬气通过水封罐进口管道,进入水封罐内的水面以下,达到一定压力后冲破水封进入火炬筒体进行放散。
联系咨询

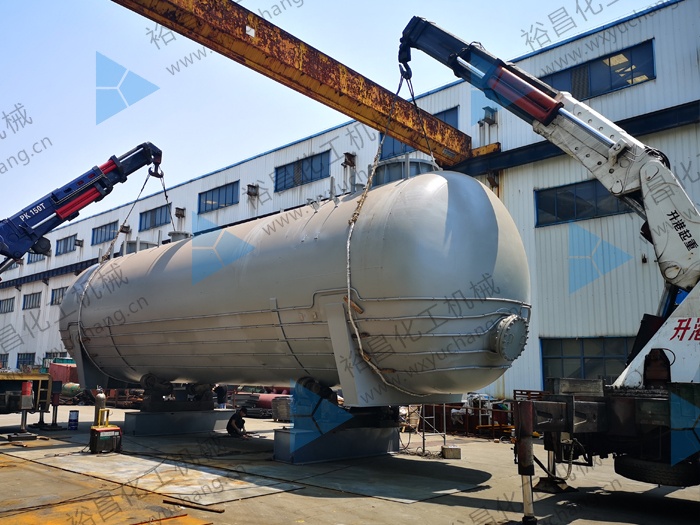

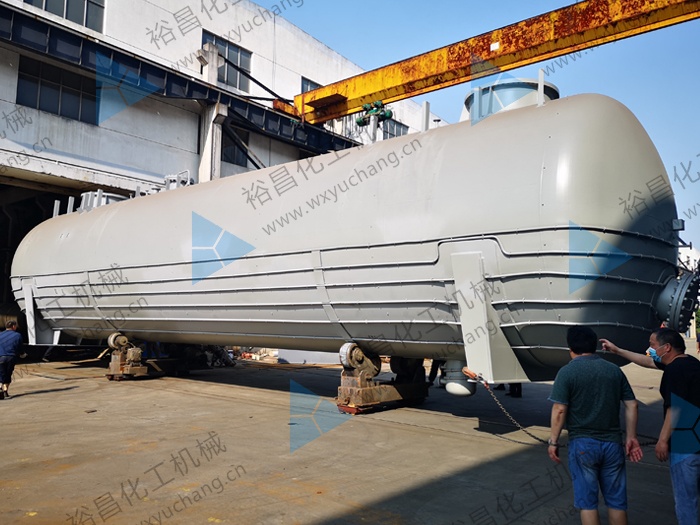

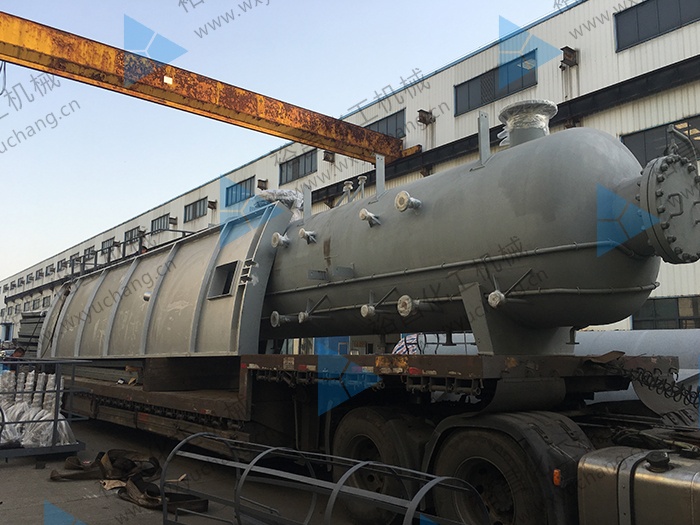

山西拜奥埃森纳新能源有限公司水封罐发货,无锡市裕昌化工机械有限公司按图纸生产制造。
火炬气通过水封罐进口管道,进入水封罐内的水面以下,达到一定压力后冲破水封进入火炬筒体进行放散。
水封罐本体结构:
水封罐本体接口:
水封罐入口:火炬气进口
水封罐出口:火炬气出口
补水管道:通过注入新鲜水维持液位的稳定
排污管道:对罐体进行排污
溢流管道:分级控制水封罐内水位,确保水位不会高于设定值
伴热管道:冬季用于防冻
水封罐仪表:
就地压力表:显示当前罐内压力
就地温度表:显示当前罐内温度,判断是否投入伴热蒸汽或者电伴热
磁翻板液位计:显示液位,如果提供变送信号的话,还可配合调节阀(气动执行机构)进行自动补水
水封罐的作用是防止回火现象的发生,假设发生回火,火焰通过火炬气出口进入水封罐后因为入口管道在水面以下,因此杜绝了火焰的继续传播。

水封罐使用注意事项:
水封罐是通过水的压力来实现防回火功能的,水面高出进口的高度不能低于操作压力的1.5倍。同时水位不能过高,不然容易引起放散管道内憋压。一般设置水位自动调节系统。
